WEB项目架构图:



1. java 类加载器架构

2. JVM 架构



3. Java 技术体系

4. 线程运行架构

5. Java 体系(编译与运行)结构

6. JMS 技术架构


7. JMX 技术架构

8. Spring 架构




9. Hibernate 架构



10. ibatis 架构

11. Struts2 架构

12. Struts1 架构

13. JBPM

14. EJB 技术架构

15. Portal

16. J2EE

17. SmartClient Ajax 框架架构

18. Oracle

19. MYSQL 架构

20. Android 架构

21. 云计算架构

22. LINUX 内核

23. vmware 架构
# 24. SAP 系统整体架构

25. 门户网站应用架构蓝图

26. SOA 技术架构

27.MIS 技术架构

28.APUSIC ESB 技术架构

29.GIS esb 技术架构

30.CRM 方案架构

31.OA 架构

1. java 类加载器架构

2. JVM 架构



3. Java 技术体系

4. 线程运行架构

5. Java 体系(编译与运行)结构

6. JMS 技术架构


7. JMX 技术架构


8. Spring 架构



9. Hibernate 架构



10. ibatis 架构


11. Struts2 架构

12. Struts1 架构

13. JBPM 架构

14. EJB 技术架构


15. Portal 架构

16.  J2EE 架构

SmartClient Ajax 框架架构

17. Oracle 架构

18. MYSQL 架构

19. Android 架构

20. 云计算架构

21. LINUX 内核

22. vmware 架构

23. SAP 系统整体架构

24. 门户网站应用架构蓝图

25. SOA 技术架构

26. MIS 技术架构

27. APUSIC ESB 技术架构


28. GIS esb 技术架构

29. CRM 方案架构

30. OA 架构



PDF下载:https://download.csdn.net/download/fly_hps/11459130

引自:http://www.cnblogs.com/zjoch/p/6404377.html

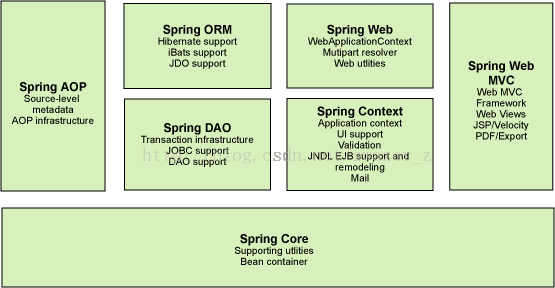

1.spring架构图
 Spring是一个开源框架，是为了解决企业应用程序开发复杂性而创建的。框架的主要优势之一就是其分层架构，分层架构允许您选择使用哪一个组件，同时为J2EE应用程序开发提供集成的框架。Spring框架的功能可以用在任何J2EE服务器中，大多数功能也适用于不受管理的环境。Spring的核心要点是:支持不绑定到特定J2EE服务的可重用业务和数据访问对象。这样的对象可以在不同J2EE环境
(Web或EJB)、独立应用程序、测试环境之间重用。


组成Spring框架的每个模块(或组件)都可以单独存在，或者与其他一个或多个模块联合实现。每个模块的功能如下:
核心容器:核心容器提供Spring框架的基本功能。核心容器的主要组件是BeanFactory，它是工厂模式的实现。BeanFactory使用控制反转 (IOC) 模式将应用程序的配置和依赖性规范与实际的应用程序代码分开。
Spring上下文:Spring上下文是一个配置文件，向Spring框架提供上下文信息。Spring上下文包括企业服务，例如JNDI、EJB、电子邮件、国际化、校验和调度功能。
Spring AOP: 通过配置管理特性，Spring AOP模块直接将面向方面的编程功能集成到了Spring框架中。所以，可以很容易地使Spring框架管理的任何对象支持AOP。Spring
AOP模块为基于Spring的应用程序中的对象提供了事务管理服务。通过使用Spring AOP，不用依赖EJB组件，就可以将声明性事务管理集成到应用程序中。
Spring DAO:JDBC DAO抽象层提供了有意义的异常层次结构，可用该结构来管理异常处理和不同数据库供应商抛出的错误消息。异常层次结构简化了错误处理，并且极大地降低了需要编写
的异常代码数量(例如打开和关闭连接)。Spring DAO的面向JDBC的异常遵从通用的DAO异常层次结构。
Spring ORM:Spring框架插入了若干个ORM框架，从而提供了ORM的对象关系工具，其中包括JDO、Hibernate和iBatis SQL Map。所有这些都遵从Spring的通用事务和DAO异常层次结构。

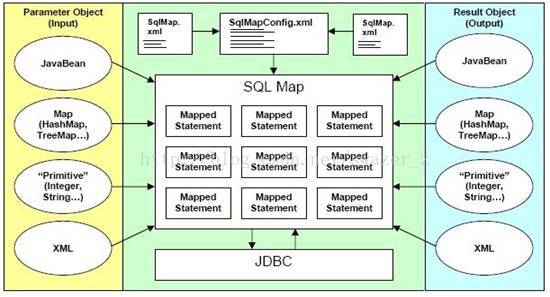

2.ibatis架构图
ibatis是一个基于Java的持久层框架。iBATIS提供的持久层框架包括SQL Maps和Data Access
Objects(DAO)，同时还提供一个利用这个框架开发的JPetStore实例。


OGX%E@mx0
IBATIS:最大的优点是可以有效的控制sql发送的数目，提高数据层的执行效率!它需要程序员自己去写sql语句，不象hibernate那样是完全面向对象的，自动化的，ibatis是半自动化的，通过表和对象的映射以及手工书写的sql语句，能够实现比hibernate等更高的查询效率。
Ibatis只是封装了数据访问层，替我们做了部分的对象关系映射。但代价是必须要写xml配置文件，相对于Hibernate还要写很多sql。Hibernate通过工具直接从数据库模式生成实体类和基本的配置文件，而且大部分情况下不需要我们写sql，会较大的提升开发效率。但这些也有很多的局限性，尤其是对环境的要求较高(数据库设计，对象设计，团队的协作等)。
个人感觉Ibatis对项目比较有意义的地方在于它小巧灵活，可扩展，封装了数据访问层(事务，缓存，异常，日志)，并提供了DAO框架支持。
利用Ibatis我们可以做到代码和sql的分离，只要sql能够解决的问题，Ibatis就能帮我们较容易的解决，同时也使我们的项目对某一框架的依赖性变小(因为Ibatis是非侵入性的)。这将极大的降低项目风险，减少解决复杂问题的时间，使项目的维护变得简单。
Ibatis对于应用的修改，调试，扩充和维护将会变得容易自然。修改时，我们主要修改的是代表模型的实体对象，xml配置文件中的sql，和/或配置文件的ResultMap(很多时候是不需要的)。同时，sql和代码分离，我们不用在代码的StringBuffer的append方法之间寻找需要修改的sql。配置文件中的sql便利了我们的调试和对sql的评审及以后的sql重用。

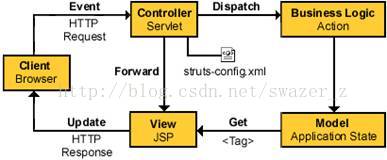

3.structs1架构图
Struts是Apache基金会Jakarta项目组的一个Open Source项目，它采用MVC模式，能够很好地帮助Java开发者利用J2EE开发Web应用。和其他的java架构一样，Struts也是面向对象设计，将MVC模式"分离显示逻辑和业务逻辑"的能力发挥得淋漓尽致。Structs框架的核心是一个弹性的控制层，基于如Java Servlets，JavaBeans，ResourceBundles与XML等标准技术，以及Jakarta
Commons的一些类库。Struts有一组相互协作的类(组件)、Serlvet以及jsp tag lib组成。基于struts构架的web应用程序基本上符合JSP Model2的设计标准，可以说是一个传统MVC设计模式的一种变化类型。
Struts有其自己的控制器(Controller)，同时整合了其他的一些技术去实现模型层(Model)和视图层(View)。在模型层，Struts可以很容易的与数据访问技术相结合，如JDBC / EJB，以及其它第三方类库，如Hibernate / iBATIS，或者Object Relational Bridge(对象关系桥)。在视图层，Struts能够与JSP，包括JSTL与JSF，以及Velocity模板，XSLT与其它表示层技术。
Struts为每个专业的Web应用程序做背后的支撑，帮助为你的应用创建一个扩展的开发环境。


 Client browser(客户浏览器)
来自客户浏览器的每个HTTP请求创建一个事件。Web容器将用一个HTTP响应作出响应。
 Controller(控制器)
控制器接收来自浏览器的请求，并决定将这个请求发往何处。就Struts而言，控制器是以servlet实现的一个命令设计模式。struts-config.xml文件配置控制器。
 业务逻辑
业务逻辑更新模型的状态，并帮助控制应用程序的流程。就Struts而言，这是通过作为实际业务逻辑“瘦”包装的Action类完成的。
 Model(模型)的状态
模型表示应用程序的状态。业务对象更新应用程序的状态。ActionForm. bean在会话级或请求级表示模型的状态，而不是在持久级。JSP文件使用JSP标记读取来自ActionForm. bean的信息。
 View(视图)
视图就是一个JSP文件。其中没有流程逻辑，没有业务逻辑，也没有模型信息--只有标记。标记是使Struts有别于其他框架(如Velocity)的因素之一

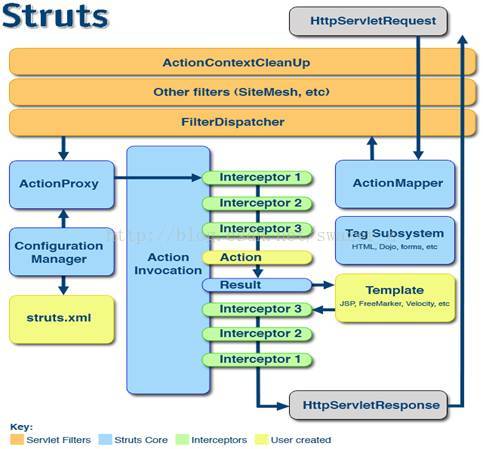

4.structs2架构图
Struts 2相对于Struts 1.X，将实现用户业务逻辑(Action)同Servlet API分离开，这种分离机制，是采用了拦截器或者拦截器栈(拦截器链)。拦截器是Struts 2的核心内容之一。

Struts 2内建了多个拦截器和拦截器栈(由多个拦截器形成的拦截器链)，将用户的Web请求进行拦截处理，从而提供了更加丰富的功能，例如数据类型转换、国际化、文件上传等。

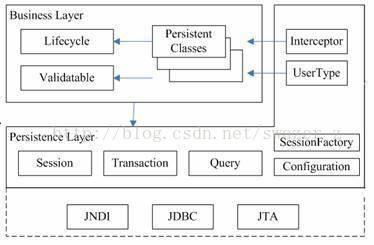

5.Hibernate架构图
Hibernate是一个开放源代码的对象关系映射框架，它对JDBC进行了非常轻量级的对象封装，使得Java程序员可以随心所欲的使用对象编程思维来 操纵数据库。Hibernate可以应用在任何使用JDBC的场合，既可以在Java的客户端程序使用，也可以在Servlet/JSP的Web应用中使用，最具革命
意义的是，Hibernate可以在应用EJB的J2EE架构中取代CMP，完成数据持久化的重任。


 Hibernate的核心接口一共有5个，分别为:Session、SessionFactory、Transaction、Query和Configuration。这5个核心接口在任何开发中都会用到。通过这些接口，不仅可以对持久化对象进行存取，还能够进行事务控制。下面对这五个核心接口分别加以介绍。
·Session接口:Session接口负责执行被持久化对象的CRUD操作(CRUD的任务是完成与数据库的交流，包含了很多常见的SQL语句。)。但需要注意的是Session对象是非线程安全的。同时，Hibernate的session不同于JSP应用中的HttpSession。这里当使用session这个术语时，其实指的是Hibernate中的session，而 以后会将HttpSesion对象称为用户session。
·SessionFactory接口:SessionFactory接口负责初 始化Hibernate。它充当数据存储源的代理，并负责创建Session对象。这里用到了工厂模式。需要注意的是SessionFactory并不是 轻量级的，因为一般情况下，一个项目通常只需要一个SessionFactory就够，当需要操作多个数据库时，可以为每个数据库指定一个SessionFactory。
·Configuration接口:Configuration接口负责配置并启动Hibernate，创建SessionFactory对象。在Hibernate的启动的过程中，Configuration类的实例首先定位映射文档位置、读取配置，然后创建SessionFactory对象。
·Transaction接口:Transaction接口负责事务相关的操作。它是可选的，开发人员也可以设计编写自己的底层事务处理代码。
·Query和Criteria接口:Query和Criteria接口负责执行各种数据库查询。它可以使用HQL语言或SQL语句两种表达方式。

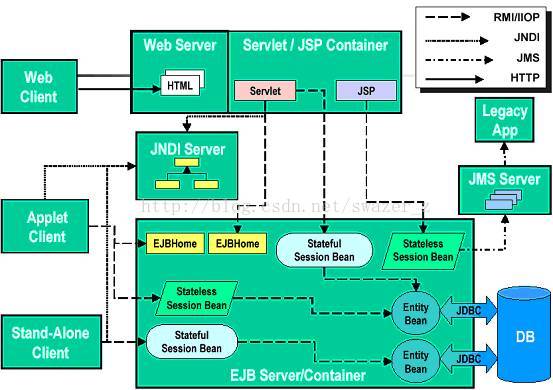

6.J2EE架构图
J2EE是一套全然不同于传统应用开发的技术架构，包含许多组件，主要可简化且规范应用系统的开发与部署，进而提高可移植性、安全与再用价值。
J2EE核心是一组技术规范与指南，其中所包含的各类组件、服务架构及技术层次，均有共通的标准及规格，让各种依循J2EE架构的不同平台之间，存在良好的兼容性，解决过去企业后端使用的信息产品彼此之间无法兼容，导致企业内部或外部难以互通的窘境。

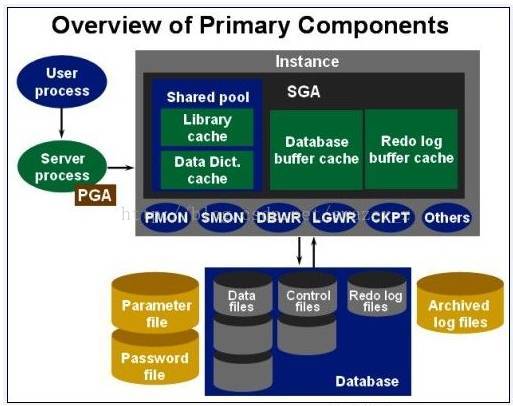

7.Oracle架构图
